Система управления производством стеновых конструкций AFS

ИС AFS
Заказчик: AFS (Австралия)
Разработчик: ТриА (ранее ТриАПринт)
Платформа разработки: FileMaker Pro

О заказчике: Австралийская компания AFS производит стеновые конструкции (сэндвич-панели) под маркой AFS Logicwall®. Особенностью производства является то, что сэндвич-панели (фактически стены будущего здания) производятся на заказ под конкретный строительный проект. Каждая панель имеет заданные размеры, имеет свое точное место в плане будущего здания и помечена штрих-кодом. Строительная компания при отгрузке получает сформированные паллеты с панелями-стенами с детальной документацией на какой паллете какая панель находится и куда относится. Это минимизирует время инсталляции панелей при строительстве.

Такой индивидуальный подход к каждому проекту при значительном объеме производства требует наличия системы контроля производственного процесса и соблюдения производственного расписания на каждом участке производства. Также необходим контроль за фактическим расходом использованных материалов. Компанией ТриА в тесном сотрудничестве с представителями AFS была разработана система управления производством.

Перечислим основные модули программы:

Projects

База данных строительных проектов - заказов клиентов. Информация о проекте загружается автоматически в систему на основе предоставляемых конструкторами файлов, содержащих всю необходимую информацию о составе проекта (панели с детальной информацией о каждой, их распределение по паллетам, общая информация о проекте). По каждому проекту автоматически определяется текущий статус проекта на основе поступающей информации с производства из других модулей программы. По окончании производства проекта формируется детальный отчет по использованным материалам на производстве и понесенным затратам. Отчет по материалам загружается в дальнейшем в SAP

Production.

Модуль формирования производственного расписания. Сотрудник планового отдела простым “перетаскиванием” формирует порядок производства проекта на основании приоритетов и плановых дат отгрузки. Также предусмотрено автоматическое формирование очереди на основе заданных производственных мощностей, которое позволяет быстро распределить проекты по дням недели, сформировав недельный производственный план. В модуле также отображается вся текущая информация по проектам, поступающая с производственных участков внутри системы, таким образом руководитель видит состояние производства детально по каждому проекту (какая паллета с панелями на какой стадии производства сейчас находится.)

Reports.

Система отчетов по производству, позволяющая контролировать расход материалов. В текущей версии предусмотрены отчеты:

  • Отчет по нарезке металлических профилей под размер
  • Отчет по использованию клея
  • Отчет по использованию фиброцементных листов.
  • Отчет по использованию упаковок фиброцементных листов.
  • Отчеты по производству металлических профилей (детальный и агрегированный по сменам)
  • Отчет по использованию металлических катушек

Учет материалов на производственных участках позволяет осуществить сквозной контроль качества. Например, на основе отчетов возможно отследить для каждой панели из каких фиброцементных листов она была сделана и из какой конкретной упаковки (по серийному номеру), или серийный номер металлической катушки, из которой был сделан конкретный металлический профиль.

Operators Interface.

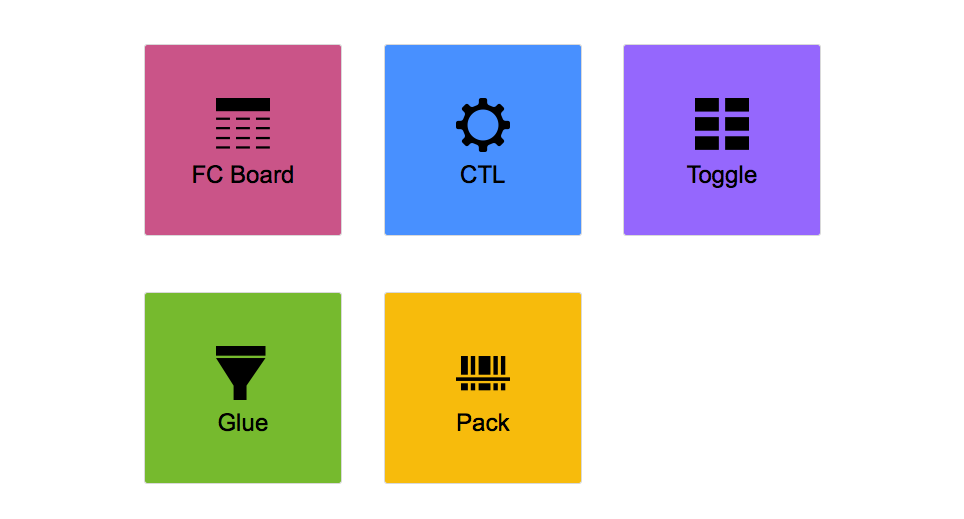

Специализированные рабочие места для всех основных производственных участков. В качестве устройств для операторов используются планшетные компьютеры, закрепленные рядом с рабочим местом. По мере работы, оператор указывает используемые материалы и их количество и отмечает комплектность паллеты. Для каждого участка разработан собственный интерфейс, учитывающий специфику данной производственной операции.

  • Steel Studs Production - производство металлических профилей
  • FC Board - нарезка фиброцементных листов под размер панелей
  • CTL - нарезка металлических производственных профилей под размер панелей
  • Toggle - формирование панелей
  • Glue - склейка и скрепление панелей
  • Pack - упаковка панелей на паллеты согласно производственному плану проекта

Team leader Report.

Специализированное рабочее место начальника смены. Позволяет начальнику смены отслеживать состояние производства, текущее производственное расписание, стадии производства по каждому проекту, состояние работы по каждому участку.

Система продолжает развиваться, добавляются новые функции.

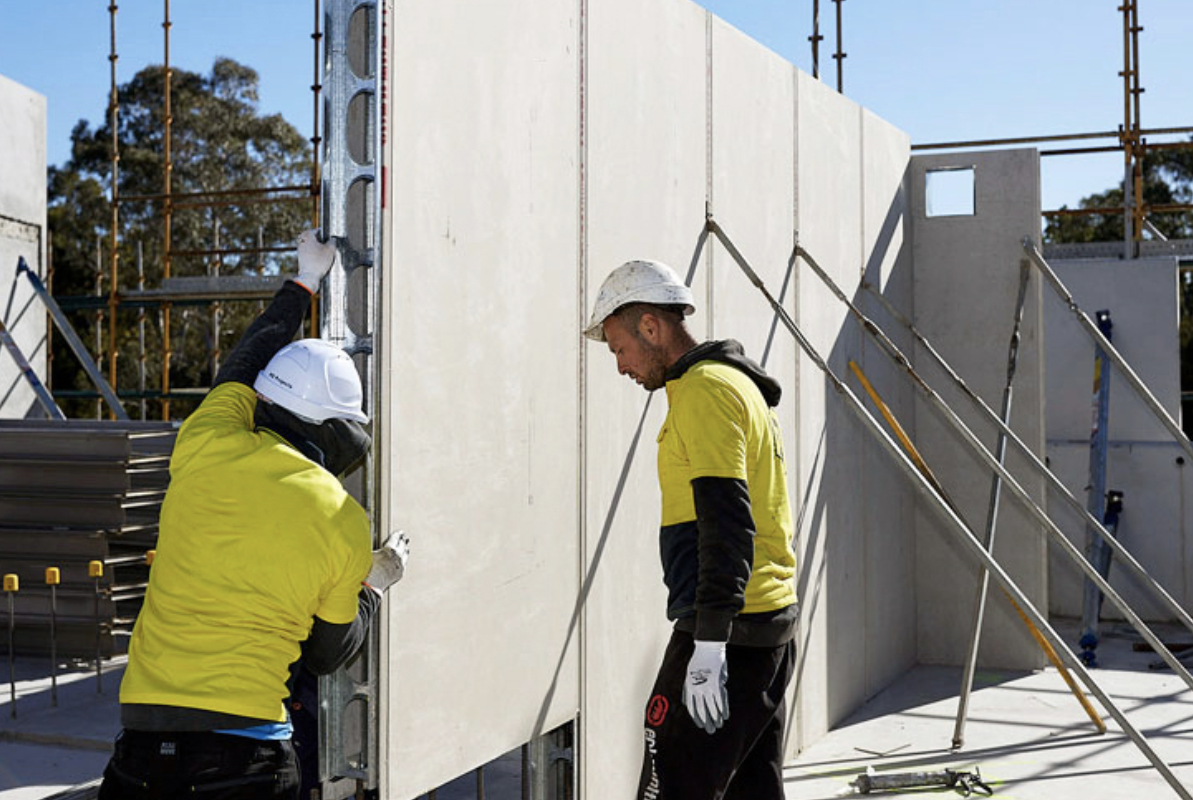

Инсталляция стеновой сэндвич-панели

Инсталляция стеновой сэндвич-панели

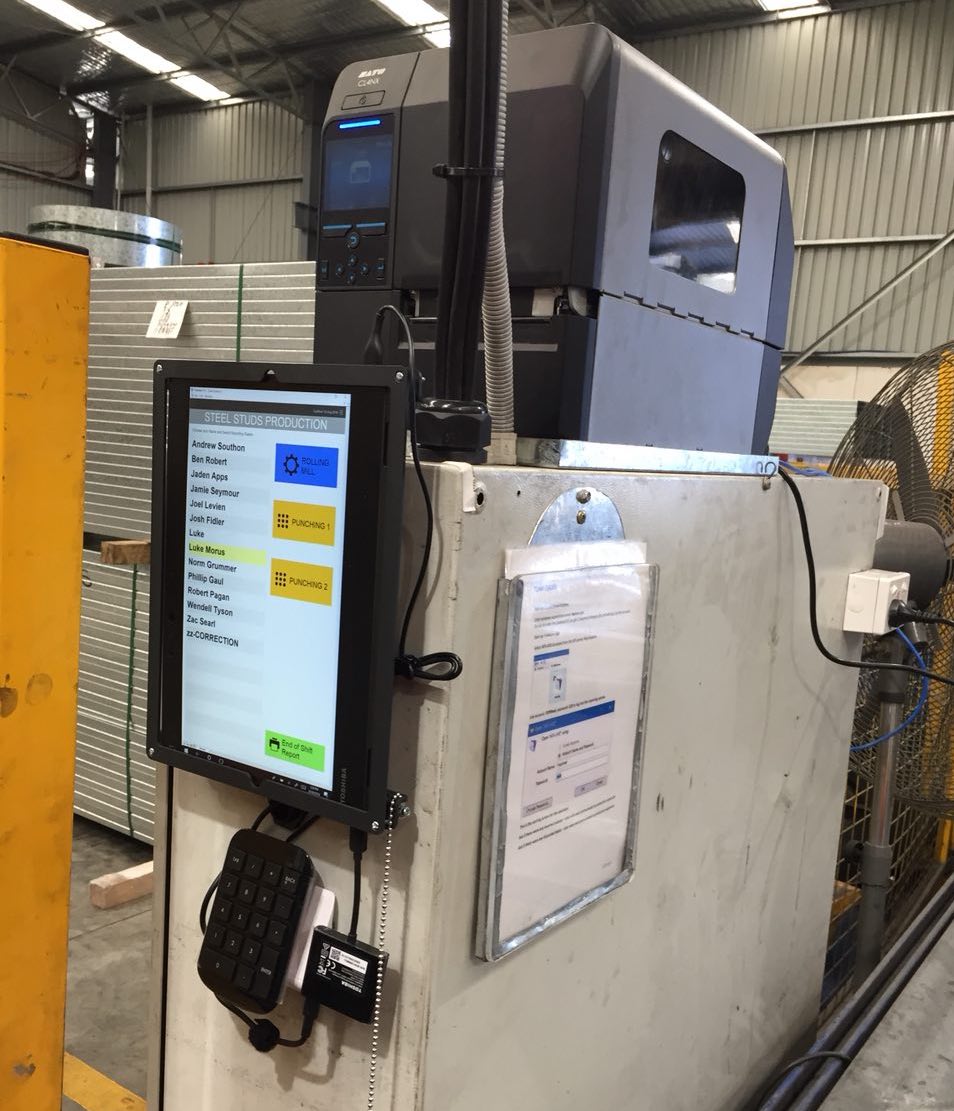

Рабочее место оператора металлических профилей

Рабочее место оператора металлических профилей

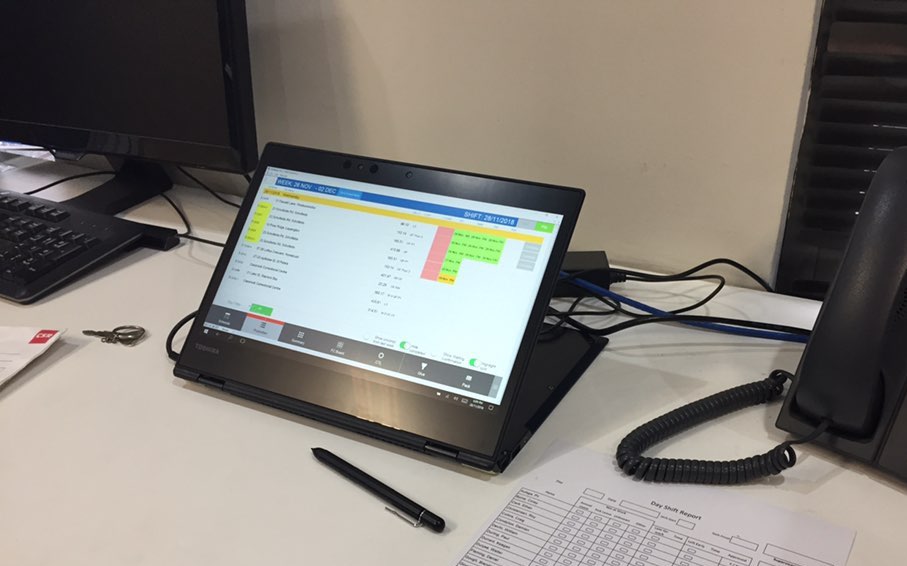

Рабочее место начальника смены

Рабочее место начальника смены

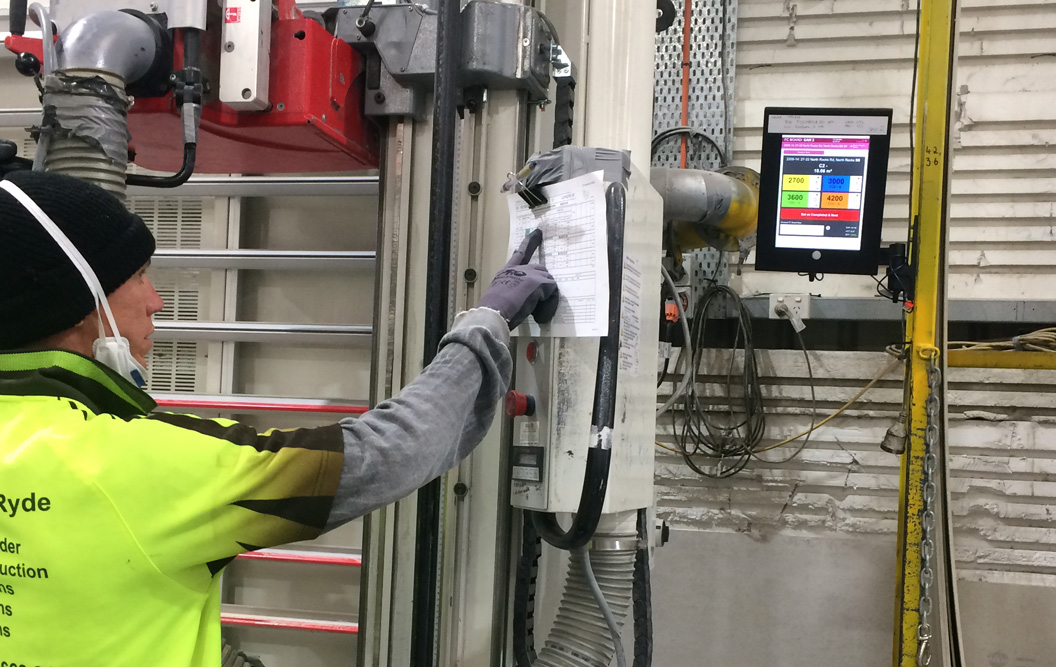

Рабочее место нарезки фиброцементных листов

Рабочее место нарезки фиброцементных листов

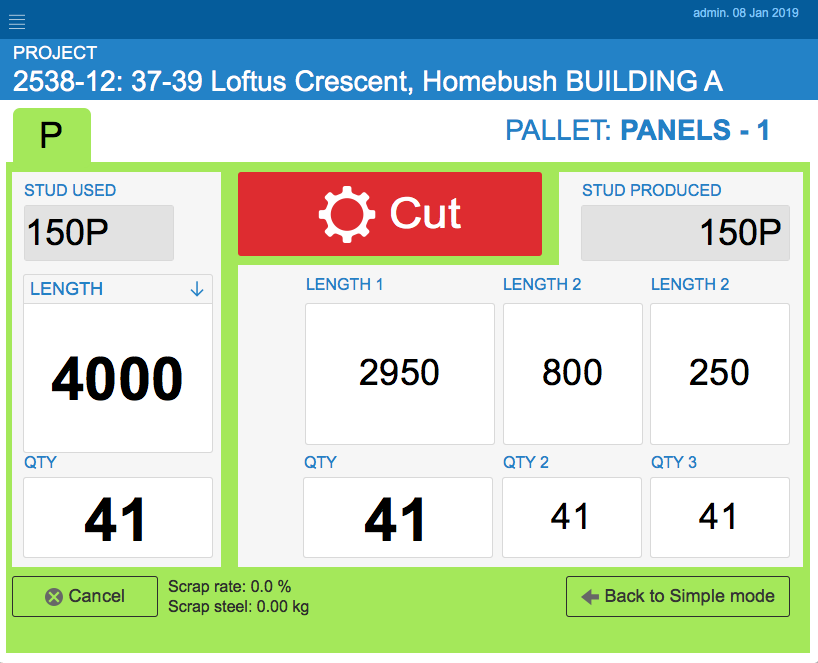

Интерфейс рабочего места нарезки металлических профилей

Интерфейс рабочего места нарезки металлических профилей

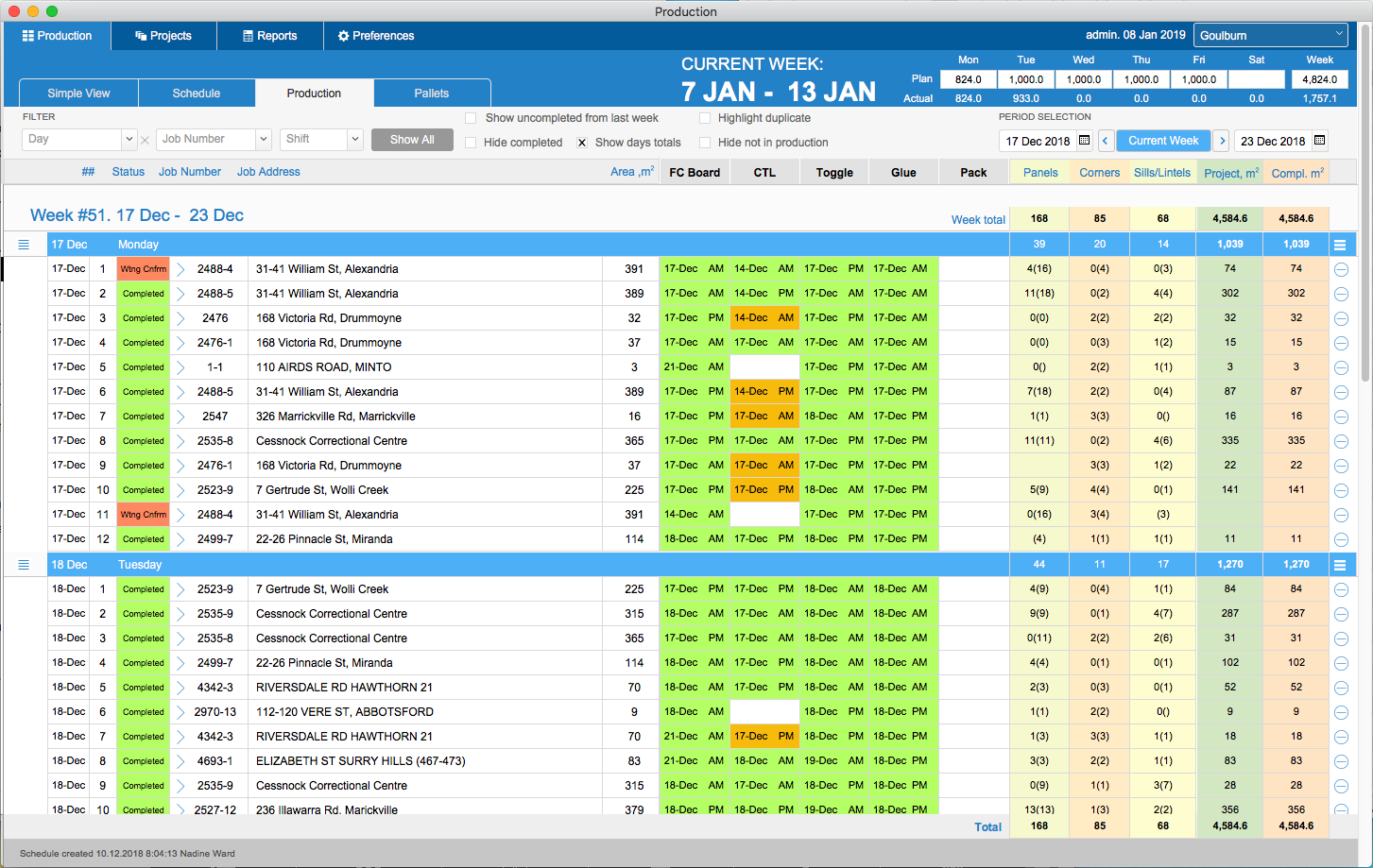

Производственное расписание

Производственное расписание

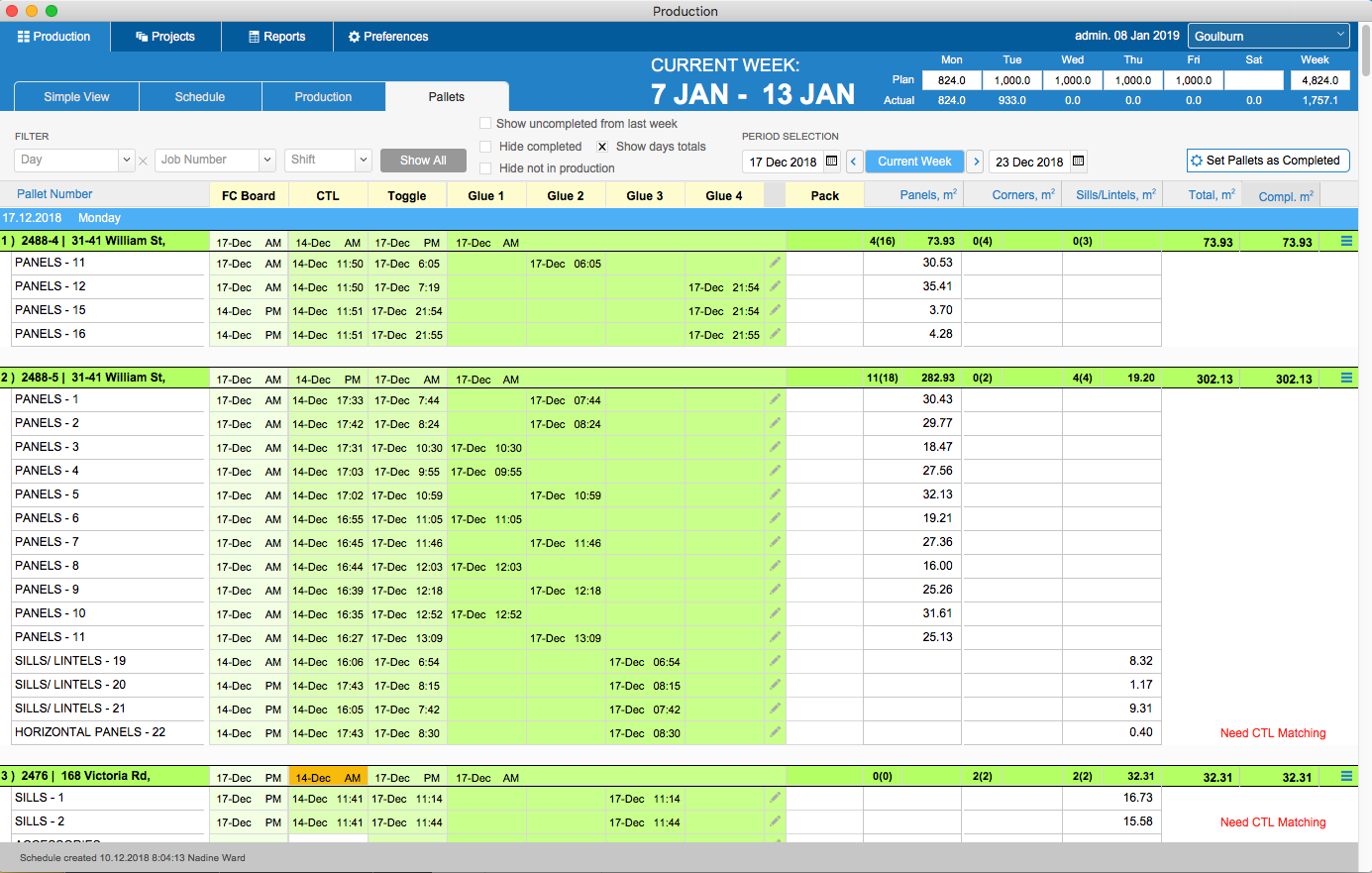

Производственное расписание детально

Производственное расписание детально

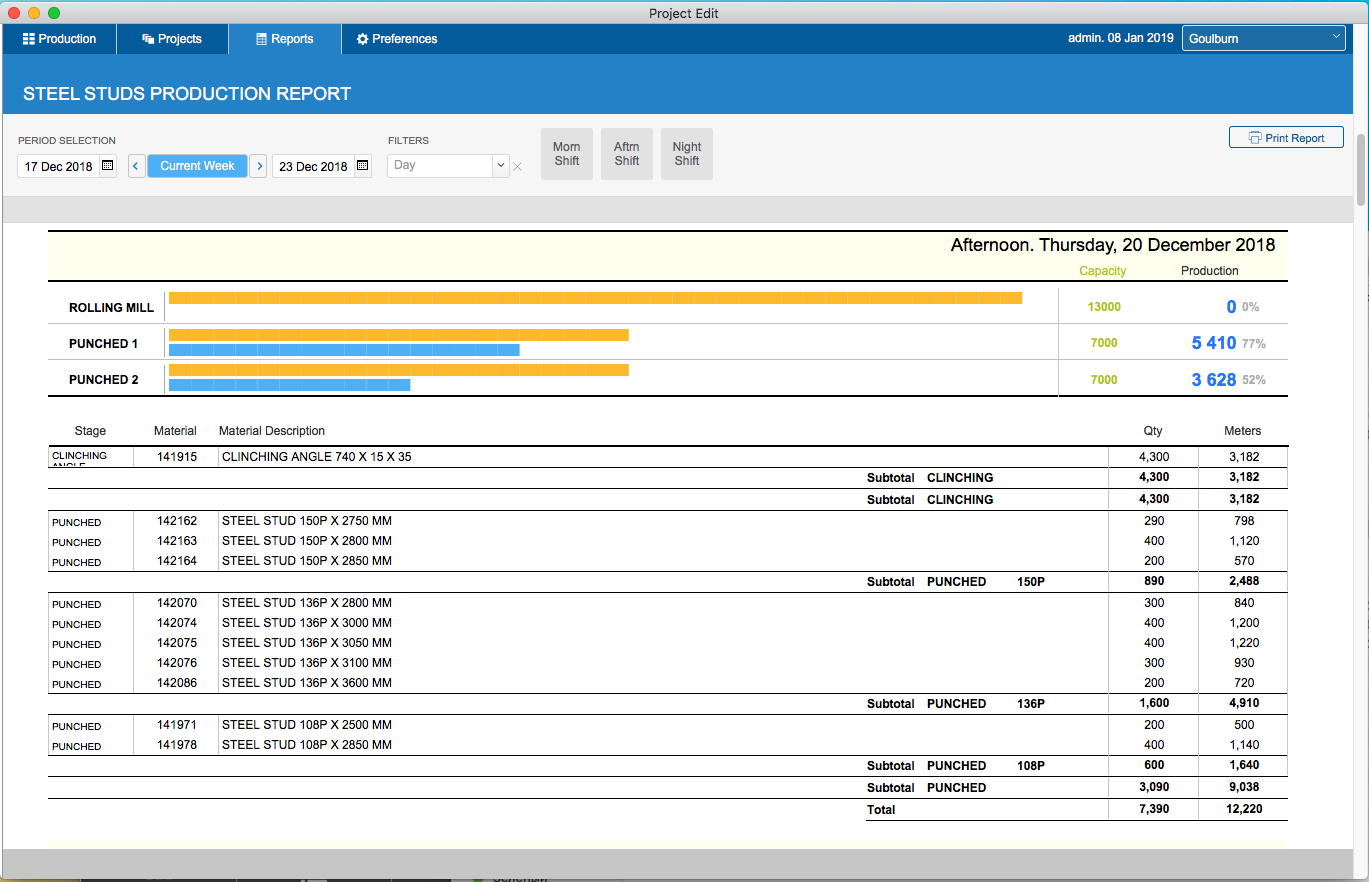

Отчет по производству металлических профилей

Отчет по производству металлических профилей

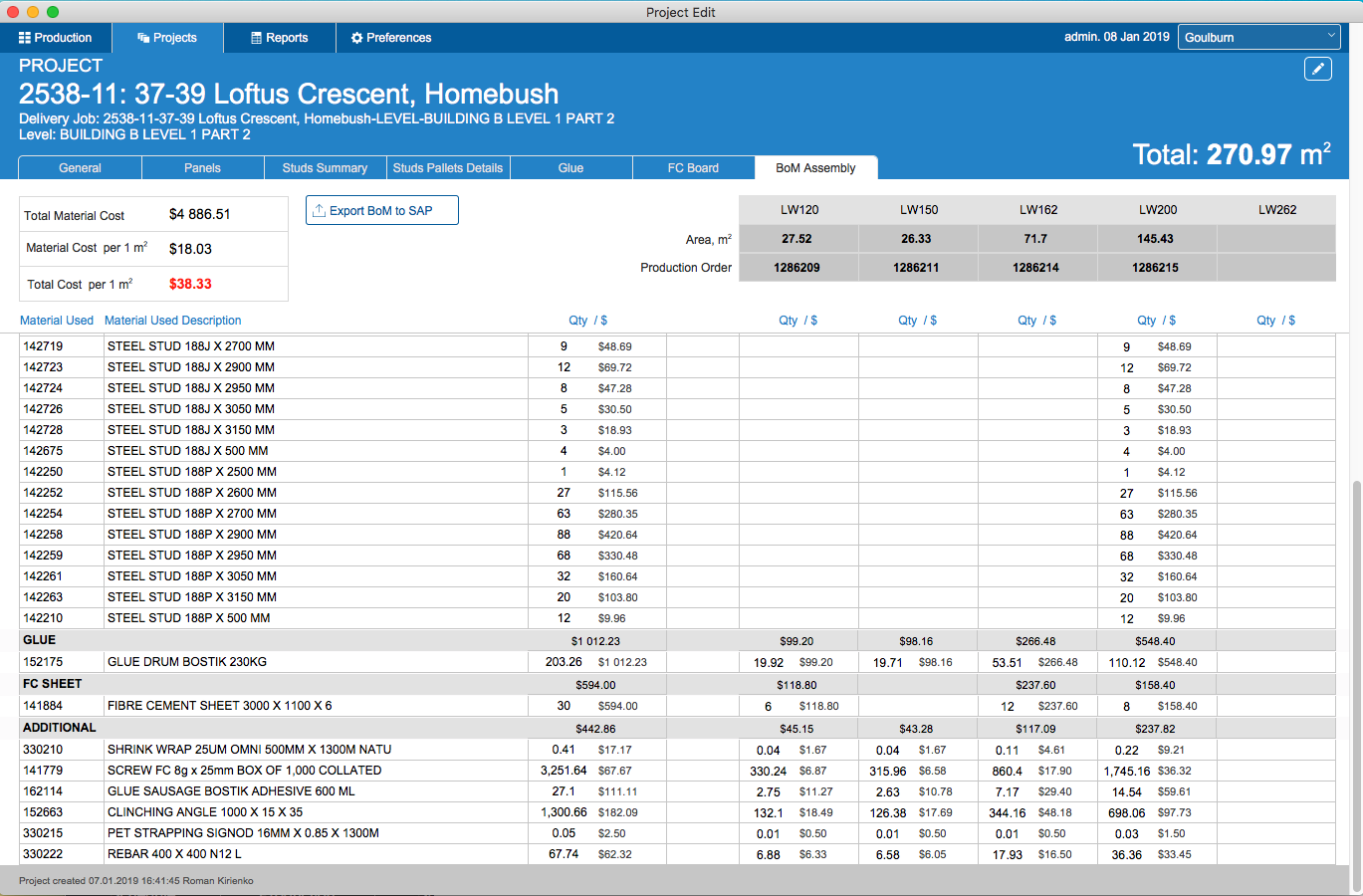

Формирование себестоимости проекта на основе фактически используемых материалов

Формирование себестоимости проекта на основе фактически используемых материалов
